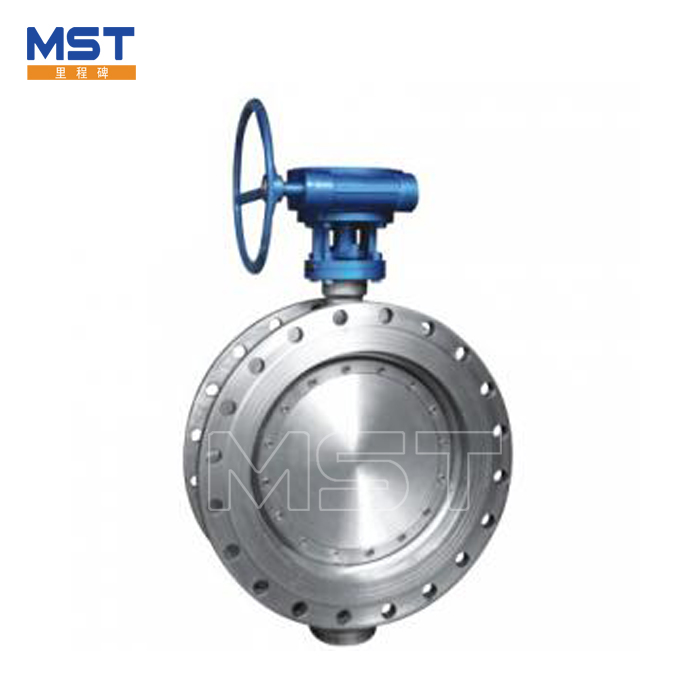

Across industri kiro-kiro saka Processing petrokimia kanggo perawatan banyu kotamadya, ingKatup Kupu-kupu Stainless Steelwis ditetepake dhewe minangka landasan teknologi kontrol aliran modern. Artikel lengkap iki nyinaoni prinsip teknik, karakteristik operasional, lan macem-macem aplikasi sing nggawe katup kasebut ora bisa dipisahake ing infrastruktur kritis. Diwiwiti karo eksplorasi desain triple-offset sing ngrevolusi kinerja sealing, diskusi kasebut terus liwat pertimbangan ilmu material, metode aktuasi, praktik paling apik instalasi, lan protokol pangopènan. Katup Kupu-kupu Stainless Steel nawakake kaluwihan sing beda ing kahanan layanan suhu dhuwur, korosif, lan siklus dhuwur ing ngendi jinis katup liyane bisa goyah. Liwat analisis rinci babagan paramèter kinerja, standar industri, lan skenario aplikasi ing donya nyata, pandhuan iki nyedhiyakake insinyur, manajer fasilitas, lan spesialis pengadaan kanthi kawruh sing perlu kanggo nemtokake, nginstal, lan njaga komponen kritis kasebut kanthi efektif. Isi kasebut ngrampungake prinsip dhasar lan pertimbangan sing luwih maju, njamin relevansi kanggo para profesional ing saben tingkat keahlian.
- 1. Evolusi Teknologi Butterfly Valve
- 2. Ngerteni Prinsip Desain Triple-Offset
- 3. Pamilihan Material lan Tahan Korosi
- 4. Parameter Kinerja lan Watesan Operasi
- 5. Metode Aktuasi lan Integrasi Kontrol
- 6. Praktek Instalasi Paling Apik kanggo Keandalan Jangka Panjang
- 7. Sastranegara pangopènan lan Ngatasi masalah
- 8. Standar Industri lan Jaminan Mutu
- 9. Pitakonan sing Sering Ditakoni
- 10. Kesimpulan
1. Evolusi Teknologi Butterfly Valve
Lelampahan teknologi kontrol aliran wis ditandhani dening inovasi terus, karoKatup Kupu-kupu Stainless Steelnuduhake tonggak penting ing evolusi iki. Katup kupu-kupu awal, wiwit pertengahan abad kaping-20, nggunakake desain konsentris sing prasaja ing ngendi disk lan kursi nuduhake sumbu tengah sing umum. Nalika fungsi kanggo aplikasi dhasar, desain awal iki nandhang saka watesan gawan: gesekan gedhe banget sak operasi, nyandhang jog digawe cepet, lan kompromi integritas sealing ing tekanan dhuwur utawa kahanan suhu dhuwur.
Pengenalan desain eksentrik nandhani kemajuan utama pisanan. Kanthi ngimbangi sumbu rotasi disk saka tengah jog, insinyur nyuda gesekan lan umur layanan luwih dawa. Nanging, pangembangan desain triple-offset (utawa triple-eksentrik) sing bener-bener ngowahi Katup Kupu-kupu Stainless Steel dadi solusi kinerja dhuwur sing bisa saingan karo katup gerbang, globe, lan bal ing aplikasi sing nuntut.
Katup kupu-kupu stainless steel saiki nggabungake metalurgi canggih, mesin presisi, lan teknologi penyegelan sing canggih. Integrasi saka multi-lapisan asu laut hard logam, digabungake karo construction stainless steel, mbisakake klep iki kanggo operate andal ing suhu nganti 425 ° C nalika njaga resistance karat banget. Évolusi iki wis nggedhekake amplop aplikasi saka garis banyu sing prasaja dadi layanan kritis ing pabrik petrokimia, fasilitas pembangkit listrik, lan lingkungan laut.
Katup kupu-kupu stainless steel modern nawakake kombinasi atribut: tapak kompak, konstruksi entheng, operasi cepet, lan karakteristik aliran sing luar biasa. Ora kaya katup gapura tradisional sing mbutuhake pirang-pirang giliran kanggo mbukak utawa nutup, katup kupu-kupu entuk operasi lengkap kanthi rotasi 90 derajat, mbisakake respon cepet ing skenario mati darurat. Efisiensi operasional iki, digabungake karo kekiatan konstruksi baja tahan karat, wis nggawe katup kupu-kupu minangka pilihan sing disenengi kanggo akeh aplikasi industri.
2. Ngerteni Prinsip Desain Triple-Offset
Ing jantung kinerja dhuwurKatup Kupu-kupu Stainless Steeldesain dumunung geometri triple-offset, pendekatan engineering canggih sing alamat tantangan dhasar sealing lan gesekan ing klep Rotary. Desain iki nggabungake telung offset sing beda-beda sing bisa digunakake ing konser kanggo nggayuh operasi tanpa gesekan lan mateni gelembung.
Offset pisanan
Posisi offset pisanan batang tutup ing mburi bidang sealing disk. Eksentrisitas iki mesthekake yen disk pindhah saka kursi sajrone stroke bukaan awal, nyuda gesekan lan nyandhang. Nalika tutup tutup, disk melu jog karo tumindak wiping alus sing ngresiki lumahing sealing.
Offset kapindho
Ing offset kapindho displaces gagang saka tengah tutup. Konfigurasi iki nggawe aksi kaya cam nalika rotasi, luwih nyuda kontak antarane disk lan kursi nganti wektu penutupan pungkasan. Asil punika gesekan minimal ing saindhenging sawetara operasi.
Offset Katelu
Offset katelu nyakup geometri permukaan sealing dhewe. Pasuryan sealing kursi lan cakram dirancang kanthi profil tapered utawa conical sing njamin kontak garis tinimbang kontak permukaan ing titik penutupan. Geometri iki konsentrasi pasukan sealing, entuk shutoff unggul kanthi torsi aktuasi sing luwih murah.
Efek Sinergis
Yen digabungake, telu offset iki ngasilake katup sing makaryakke kanthi gesekan minimal, njaga integritas sealing ing sawetara suhu sing amba, lan menehi umur layanan sing luwih dawa. Desain triple-offset mbisakake nggunakake segel logam-kanggo-logam, ngilangi watesan suhu segel elastomer nalika nyedhiyakake kinerja sing aman kanggo geni.
Desain triple-offset uga mbisakake katup kanggo entuk sealing bidirectional, tegese bisa menehi shutoff efektif preduli saka arah aliran. Karakteristik iki penting banget ing aplikasi sing bisa mbalikke aliran, kayata ing sistem bypass pompa utawa saluran pipa dual-arah. Konstruksi segel keras logam, biasane nggunakake bahan kekerasan sing beda kanggo permukaan segel kursi lan cakram, menehi resistensi sing luar biasa kanggo nyandhang lan erosi.
3. Pamilihan Material lan Tahan Korosi
Pilihan bahan sing cocog kanggo Katup Kupu-kupu Stainless Steel penting kanggo kinerja lan umur dawa ing layanan. Nalika istilah "stainless steel" nyakup kulawarga paduan sing wiyar, kelas tartamtu sing dipilih kudu cocog karo panjaluk lingkungan operasi.
| Komponen | Pilihan Material | Properties Key |
|---|---|---|
| Badan Katup | CF8M, CF3M, 316L, 304 | Tahan korosi, kekuatan, castability |
| piring piring | 316L, 304, Duplex Stainless | Nyandhang resistance, atose cocog |
| Batang / Batang | 316, 17-4PH, Duplex Steel | Kekuwatan torsi, tahan korosi |
| Ring Kursi | Stellite overlay, 316, PTFE | Atose, nyandhang resistance, sealing |
| Seal Elements | NBR, EPDM, FKM, PTFE | Kisaran suhu, kompatibilitas kimia |
Ketahanan korosi saka stainless steel muncul saka pambentukan lapisan kromium oksida pasif ing permukaan. Ing lingkungan agresif sing ngemot klorida, asam, utawa agen korosif liyane, pilihan kelas sing ngemot molibdenum kayata 316L utawa baja tahan karat dupleks dadi penting. Wesi iki nyedhiyakake resistensi sing luwih apik kanggo korosi pitting lan crevice, njamin operasi sing dipercaya ing aplikasi laut, kimia, lan banyu limbah.
Kanggo permukaan sealing, panggunaan bahan kekerasan sing beda ing antarane kursi lan disk nggawe antarmuka sing tahan lama lan tahan. Wesi sing madhep hard kayata Stellite asring ditrapake ing permukaan sealing kanggo ngluwihi umur layanan ing aplikasi abrasif utawa siklus dhuwur. Bahan batang kudu nduweni kekuatan sing cukup kanggo ngirim torsi aktuasi nalika njaga ketahanan korosi sing bisa dibandhingake karo bahan awak lan disk.
4. Parameter Kinerja lan Watesan Operasi
Pangertosan paramèter kinerja aKatup Kupu-kupu Stainless Steelpenting kanggo spesifikasi lan aplikasi sing tepat. Parameter kasebut nemtokake amplop operasional ing endi katup bakal bisa dipercaya.
Ukuran Range
DN200 liwat DN3000, nampung spektrum diameter pipa saka medium nganti sistem skala gedhe banget.
Rating Tekanan
PN 0.6 kanggo 1.6 MPa, cocok kanggo aplikasi meksa kurang kanggo medium khas perawatan banyu, HVAC, lan akeh pangolahan industri.
Range Suhu
-15 ° C nganti 200 ° C standar, kanthi desain khusus sing bisa digunakake nganti 425 ° C kanggo aplikasi industri suhu dhuwur.
Jinis Sambungan
Flanged, wafer, butt weld, lan konfigurasi lug kasedhiya kanggo cocog karo macem-macem syarat sistem pipa lan pilihan instalasi.
Pilihan Aktuasi
Manual (tuas utawa gear), pneumatik, hidrolik, utawa aktuasi listrik kanggo cocog karo syarat sistem kontrol lan kabutuhan operasional.
Jinis Sealing
Segel alus (elastomerik) utawa opsi segel keras logam kasedhiya, kanthi segel keras nyedhiyakake kemampuan suhu sing luwih dhuwur lan kinerja sing aman kanggo geni.
Pilihan antarane segel alus lan logam hard segel konfigurasi nggantosi titik kaputusan kritis. Klep segel alus, nggunakake bahan kayata NBR, EPDM, utawa FKM, nyedhiyakake panyegelan sing apik ing tekanan lan suhu sing luwih murah, kanthi elastomer nyedhiyakake kesesuaian karo permukaan sealing. Katup segel keras logam, nggunakake konstruksi logam multi-lapisan, nyedhiyakake kinerja sing unggul ing suhu sing luwih dhuwur lan ing layanan abrasif, sanajan bisa uga mbutuhake torsi aktuasi sing luwih dhuwur kanggo entuk shutoff.
Range medium sing ditrapake kanggo katup kupu-kupu stainless steel nyakup banyu, minyak, gas, lan macem-macem media korosif, nggawe komponen serbaguna ing pirang-pirang industri. Konstruksi baja tahan karat nyedhiyakake resistensi kanggo macem-macem bahan kimia, sanajan kompatibilitas spesifik kudu diverifikasi kanggo media sing agresif utawa eksotis.
5. Metode Aktuasi lan Integrasi Kontrol
Cara aktuasi sing dipilih kanggo Katup Kupu-kupu Stainless Steel nduwe pengaruh signifikan marang karakteristik operasional, wektu nanggepi, lan integrasi karo sistem kontrol. Opsi sing kasedhiya saka operasi manual sing prasaja nganti solusi otomatis sing canggih.
Aktuasi Manual
- Operasi lever kanggo ukuran cilik nganti medium
- Operator gear kanggo ukuran sing luwih gedhe utawa syarat torsi sing luwih dhuwur
- Becik kanggo operasi jarang lan aplikasi pangopènan
- Biaya wiwitan paling murah lan pangopènan paling gampang
Aktuasi Listrik
- Posisi sing tepat kanthi kemampuan kontrol proporsional
- Integrasi karo sistem DCS, PLC, lan SCADA
- Multiple opsi voltase kanggo kompatibilitas global
- Varian kontrol modulasi utawa on-off kasedhiya
Aktuasi pneumatik
- Respon cepet cocok kanggo aplikasi safety lan darurat
- Spring-bali utawa konfigurasi pindho tumindak
- Operasi tahan bledosan tanpa komponen listrik
- Kasedhiyan akeh alat udara ing fasilitas industri
Aktuasi Hidrolik
- Output torsi dhuwur kanggo klep gedhe utawa layanan tekanan dhuwur
- Operasi sing lancar lan dikontrol kanthi kejut minimal
- Unit daya mandhiri kasedhiya
- Becik kanggo subsea utawa lokasi remot
Pilihan metode aktuasi kalebu pertimbangan sawetara faktor: sumber daya sing kasedhiya, wektu respon sing dibutuhake, kabutuhan presisi kontrol, kahanan lingkungan, lan kemampuan pangopènan. Ing wilayah sing mbebayani, aktuasi pneumatik utawa hidrolik luwih disenengi kanggo ngilangi sumber kontak listrik. Kanggo aplikasi sing mbutuhake siklus sing kerep utawa modulasi aliran sing tepat, aktuasi listrik kanthi umpan balik posisi menehi keluwesan kontrol paling gedhe.
Integrasi karo sistem kontrol modern dadi tambah canggih, kanthi aktuator cerdas sing nawakake kemampuan diagnostik, protokol komunikasi (kayata HART, Profibus, utawa Foundation Fieldbus), lan fitur pangopènan prediktif. Kapabilitas canggih iki ngaktifake ngawasi kahanan lan ngatasi masalah remot, nyuda downtime sing ora direncanakake lan ngoptimalake jadwal pangopènan.
6. Praktek Instalasi Paling Apik kanggo Keandalan Jangka Panjang
Instalasi Katup Kupu-Kupu Stainless Steel sing bener penting kanggo nggayuh kinerja sing dirancang lan umur layanan. Praktik paling apik ing ngisor iki ngrampungake pertimbangan utama kanggo instalasi sing sukses.
Inspeksi Pra-Pasang
Priksa manawa katup cocog karo ukuran, rating tekanan, bahan, lan jinis sambungan sing ditemtokake. Priksa manawa ana karusakan ing kapal, priksa manawa katup kasebut resik ing njero, lan priksa manawa disk bisa mlaku kanthi bebas sajrone gerakan lengkap.
Persiapan Pipa
Priksa manawa ujung pipa resik, persegi, lan didadekake siji. Copot burrs, slag weld, utawa lebu sing bisa ngrusak permukaan sealing. Kanggo sambungan flanged, verifikasi manawa flange pasuryan podo karo lan ing toleransi.
Pertimbangan Orientasi
Pasang tutup karo disk ing posisi ditutup kanggo sambungan wafer-jinis kanggo nggampangake centering antarane flanges. Kanggo katup flanged, priksa pilihan gasket sing tepat lan urutan torsi bolt kanggo entuk kompresi seragam.
Bolting lan Torsi
Tindakake rekomendasi pabrikan kanggo nilai torsi bolt lan urutan. Gunakake kunci torsi sing wis dikalibrasi lan aplikasi torsi ing pola silang kanggo mesthekake loading. Re-torque sawise muter termal dhisikan yen kasebut.
Pemasangan Aktuator
Priksa manawa keselarasan sing tepat ing antarane batang katup lan poros output aktuator. Priksa manawa braket dipasang nyedhiyakake dhukungan sing cukup lan kopling wis dipasang kanthi aman. Priksa setelan switch watesan kanggo posisi mbukak lan ditutup sing bener.
Pengujian Sistem
Sawise instalasi, nindakake tes fungsi katup liwat sawetara operasi lengkap. Priksa manawa ana kebocoran ing sambungan, priksa manawa aktuator beroperasi kanthi lancar, lan konfirmasi manawa katup bisa mati nalika ditutup.
Kanggo katup kupu-kupu jinis wafer, pusat sing tepat ing antarane flang pipa penting. Awak tutup kudu dipusatake kanthi nggunakake pin alignment utawa kanthi posisi kanthi ati-ati nalika ngencengi flange. Baut flange sing luwih kenceng bisa ngrusak awak tutup, mengaruhi operasi disk lan kinerja sealing. Panggunaan gasket sing tepat lan ketaatan kanggo spesifikasi torsi nyegah karusakan lan njamin panyegelan sing dipercaya.
Ing sistem kanthi ekspansi termal sing signifikan, kudu dipikirake jangkar pipa lan sambungan ekspansi kanggo nyegah beban sing berlebihan ing katup. Katup kasebut ora bisa digunakake kanggo mbenerake misalignment pipa, amarga iki nyebabake stres sing bisa nyebabake kegagalan batang, bantalan, utawa komponen sealing.
7. Sastranegara pangopènan lan Ngatasi masalah
Pangopènan sing efektif aKatup Kupu-kupu Stainless Steelnjamin terus kinerja dipercaya lan ngluwihi umur layanan. Program pangopènan proaktif ngatasi perawatan rutin lan masalah potensial sadurunge nyebabake kegagalan.
Inspeksi Rutin
- Inspeksi visual kanggo bocor njaba utawa karat
- Priksa operasi aktuator lan lelungan stroke lengkap
- Verifikasi saklar watesan lan akurasi indikator posisi
- Priksa segel stem kanggo tandha-tandha nangis utawa bocor
Pangopènan Nyegah
- Lubricate stem lan bantalan saben jadwal pabrikan
- Resik lebu saka aktuator lan hardware sing dipasang
- Priksa lan kenceng bolting yen perlu
- Ngleksanani tutup liwat siklus lengkap periodik
Masalah Umum
- Kebocoran batang: mriksa lan ngganti segel stem
- Kebocoran kursi: priksa lebu, karusakan jog, utawa misalignment
- Operasi sing angel: verifikasi torsi aktuator, priksa bantalan
- Pengikat cakram: priksa pipa regangan utawa akumulasi lebu
Tata cara mrikso
- Isolasi lan depressurize sistem sadurunge disassembly
- Priksa lan ukur cakram, kursi, lan batang kanggo nyandhang
- Ganti komponen sealing sing dibutuhake
- Reassemble karo gaskets anyar lan torsi sing tepat
Frekuensi aktivitas pangopènan gumantung marang kondisi layanan, kalebu jumlah siklus operasi, suhu, tekanan, lan sifat medium sing mili. Katup ing layanan abot, kayata sing nangani slurries abrasive utawa operasi ing suhu dhuwur, mbutuhake inspeksi lan pangopènan luwih kerep tinimbang ing layanan banyu resik.
Kanggo katup triple-offset sing dipasang ing logam, permukaan sealing asring bisa dianyari liwat mesin utawa grinding, ndawakake umur layanan tanpa panggantos tutup lengkap. Kemampuan iki, digabungake karo kekiatan gawan saka construction stainless steel, ndadekake klep iki solusi long-term biaya-efektif kanggo aplikasi nuntut.
8. Standar Industri lan Jaminan Mutu
Manufaktur lan nguji komponen Katup Kupu-Kupu Stainless Steel diatur dening kerangka komprehensif standar internasional lan nasional. Selaras karo standar kasebut njamin kualitas sing konsisten, interchangeability, lan kinerja.
Standar nasional Cina kanggo katup kupu-kupu tujuan umum, nyakup desain, bahan, pengujian, lan syarat tandha.
Standar industri mekanik Cina khusus kanggo katup kupu-kupu sing dipasang ing logam, nyukupi syarat unik desain segel keras.
Standar American Petroleum Institute kanggo katup kupu-kupu, sing dikenal ing industri minyak, gas, lan petrokimia ing saindenging jagad.
Standar Eropa kanggo katup kupu-kupu industri, nyelarasake syarat ing negara anggota Uni Eropa.
Standar Jerman kanggo katup kupu-kupu, nyedhiyakake spesifikasi rinci kanggo desain, pengujian, lan dokumentasi.
Program jaminan kualitas kanggo katup kupu-kupu stainless steel biasane kalebu sertifikasi materi (laporan uji pabrik), inspeksi dimensi, uji tekanan (tes cangkang lan kursi), lan inspeksi visual kabeh komponen. Akeh manufaktur njaga sertifikasi ISO 9001, nuduhake komitmen kanggo sistem manajemen kualitas.
Kanggo aplikasi kritis, tes tambahan bisa uga dibutuhake, kalebu tes emisi buronan, tes sing aman kanggo geni (saben API 607 utawa ISO 10497), lan verifikasi kinerja tekanan dhuwur utawa suhu dhuwur. Pamilihan protokol tes sing cocog kudu selaras karo syarat khusus aplikasi lan kode lan standar sing ditrapake.
9. Pitakonan sing Sering Ditakoni
Apa bedane antarane segel alus lan segel keras logam ing Katup Kupu-kupu Stainless Steel?
Kisaran suhu apa sing bisa ditangani Katup Kupu-kupu Stainless Steel?
Jinis sambungan apa sing kasedhiya kanggo Katup Kupu-Kupu Stainless Steel?
Pilihan aktuasi apa sing kasedhiya kanggo katup kasebut?
Apa aplikasi khas kanggo Katup Kupu-kupu Stainless Steel?
10. Kesimpulan
IngKatup Kupu-kupu Stainless Steelnggambarake puncak saka dekade refinement teknik, nawakake solusi kontrol aliran sing ngimbangi kinerja, daya tahan, lan efisiensi operasional. Desain triple-offset, kanthi pendekatan inovatif kanggo sealing geometri, wis ngunggahake katup kupu saka piranti on-off sing prasaja dadi instrumen presisi sing bisa nyukupi syarat industri sing paling nuntut.
Sajrone eksplorasi lengkap iki, kita wis nliti prinsip dhasar sing ngatur operasi katup kupu-kupu, peran kritis pemilihan material kanggo njamin ketahanan korosi, lan paramèter kinerja sing nemtokake amplop operasional. Fleksibilitas katup kasebut katon ing macem-macem aplikasi, saka perawatan banyu kotamadya nganti pangolahan petrokimia suhu dhuwur. Kasedhiya macem-macem cara aktuasi lan konfigurasi sambungan mesthekake yen ana solusi sing cocog kanggo meh kabeh tantangan kontrol aliran.
Praktek instalasi lan pangopènan sing tepat penting kanggo ngerteni potensial katup kasebut. Kanthi netepi standar industri lan rekomendasi pabrikan, insinyur lan manajer fasilitas bisa njamin operasi sing dipercaya lan umur layanan luwih dawa. Konstruksi baja tahan karat sing kuat, digabungake karo teknologi sealing canggih saka desain triple-offset, nyedhiyakake tingkat daya tahan sing nyilikake downtime lan syarat pangopènan.
Minangka industri terus nuntut kinerja sing luwih dhuwur, linuwih luwih, lan safety meningkat saka peralatan kontrol aliran, tutup kupu stainless steel bakal tetep teknologi cornerstone. Kemampuan kanggo ngirim kinerja sing konsisten lan dipercaya ing spektrum aplikasi sing wiyar, digabungake karo desain kompak lan efisiensi operasional, njamin relevansi terus ing lanskap infrastruktur industri sing berkembang.
